المعلومات الأساسية
نموذج رقم.
WHY45000
الهيكل
مضخة مكبس شعاعية
عدد الأسطوانات
موضوع اسطوانة
طريقة التشغيل
مضخة هيدروليكية متردد مدفوعة
وضعية رمح المضخة
أفقي
النوع
شعاعي
القوة
مخصص
نوع مضخة المكبس الشعاعي
التدفق المحوري
رقم الطراز
wu200f
الشوط
التباطؤ الداخلي
أقصى طاقة
450 كيلو واط
قطر المكبس
22 ~ 110 مم
النظرية
مضخة المكبس
معدل التدفق
62 ~ 1560 لتر/دقيقة
الوزن
1500 كجم
حزمة النقل
صندوق خشبي
المنشأ
الصين
رمز النظام المنسق
84243000
القدرة الإنتاجية
500
مواصفات المنتج

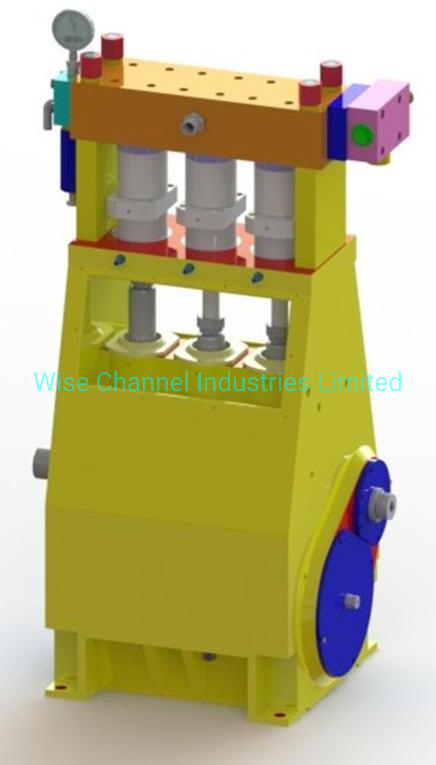

تم تصنيع مضخات الضغط العالي WHY45000 لتعمل بأقصى أداء مستمر منصوص عليه في معلمات الأداء. ما عليك سوى مقارنة سرعة العمود المرفقي، ومتوسط سرعة المكبس، وقطر المكبس، ومعدل القدرة.
الميزات الرئيسية
- تقديرات قدرة تصل إلى 450 كيلو واط.
- تصميم ثلاثي الأسطوانات.
- مجموعة كبيرة ومتنوعة من الملحقات الإضافية التكميلية.
الجودة والاعتمادية
- رأس مضخة من الفولاذ المقاوم للصدأ خالٍ من الضغط المتردد.
- حلقة منع التسرب بضغط النابض العالي تجعل عمر التشغيل أطول.
- مكبس خزفي صلب لضمان قوة وثبات تشغيل عاليين.
- نظام متكامل لزيت التشحيم وتبريد الكباس لتحسين فترة الخدمة.
- مخفض سرعة مزدوج مدمج لجعل توازن ناقل الحركة أعلى كفاءة.
- تصميم خاص للمرشح المغناطيسي لعلبة المرافق.
- نظام التشحيم القسري لعلبة المرافق.
- تصميم متكامل لصمام مدخل سائل من النوع الكروي، مما يحسن كفاءة آليات السوائل بشكل كبير.
- تصميم ميكانيكي للسوائل الحسابية في الحمل الديناميكي لضمان أعلى موثوقية في ظل ظروف العمل الشاقة.
- يتم صنع العمود المرفقي بعملية تشكيل عالية القوة وهو معالج بشكل خاص.
المواصفات الفنية والاتصال
وزن مضخة الضغط المرتفع:
تقريبًا، المسافة بين السيارة والسيارة كجم
حجم وصلة المدخل القياسية:
M64x2
حجم وصلة المخرج القياسية:
M36x2

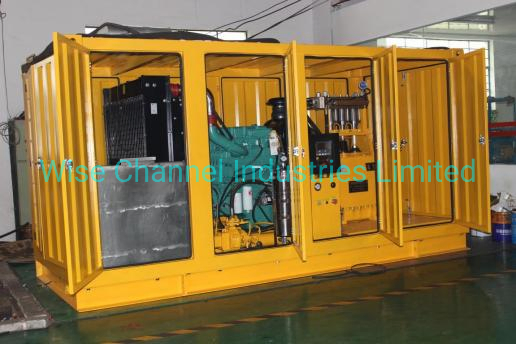

الوحدة الثابتة مع محرك ديزل
الطول:
4500 مم
العرض:
2000 مم
الارتفاع:
2400 مم
الوزن:
7500 كجم
جدول الأداء الفني - السلسلة WHY45000
| السلسلة WHY45000 |
|
قوة القضيب |
140KN |
| WHY45022 |
22 |
62 |
2300 |
2600 |
2900 |
3300 |
3500 |
|
|
| WHY45024 |
24 |
74 |
1900 |
2200 |
2400 |
2800 |
3100 |
1500 |
456 |
| WHY45026 |
26 |
87 |
1600 |
1800 |
2100 |
2350 |
2600 |
1500 |
456 |
| WHY45028 |
28 |
101 |
1400 |
1600 |
1800 |
2050 |
2300 |
1500 |
456 |
| WHY45030 |
30 |
116 |
1250 |
1400 |
1600 |
1800 |
2000 |
1500 |
456 |
| WHY45032 |
32 |
132 |
1100 |
1200 |
1400 |
1550 |
1700 |
1500 |
456 |
| WHY45034 |
34 |
149 |
100 |
1100 |
1200 |
1400 |
1500 |
1500 |
456 |
| WHY45036 |
36 |
167 |
870 |
980 |
1100 |
1250 |
1400 |
1500 |
456 |
| WHY45040 |
40 |
206 |
700 |
800 |
900 |
1000 |
1100 |
1500 |
456 |
| WHY45045 |
45 |
261 |
550 |
620 |
700 |
800 |
900 |
1500 |
456 |
| WHY45050 |
50 |
322 |
450 |
500 |
570 |
650 |
700 |
1500 |
456 |
| WHY45055 |
55 |
390 |
370 |
420 |
470 |
530 |
600 |
1500 |
456 |
| WHY45060 |
60 |
464 |
310 |
350 |
400 |
450 |
500 |
1500 |
456 |
| WHY45065 |
65 |
544 |
260 |
300 |
330 |
380 |
43 |
1500 |
456 |
| WHY45070 |
70 |
630 |
230 |
250 |
290 |
330 |
370 |
1500 |
456 |
| WHY45075 |
75 |
725 |
200 |
220 |
250 |
280 |
320 |
1500 |
456 |
| WHY45080 |
80 |
825 |
170 |
200 |
220 |
250 |
280 |
1500 |
456 |
| WHY45085 |
85 |
930 |
150 |
170 |
220 |
220 |
250 |
1500 |
456 |
| WHY45090 |
90 |
1040 |
130 |
150 |
170 |
200 |
220 |
1500 |
456 |
| WHY45095 |
95 |
1160 |
120 |
140 |
160 |
180 |
200 |
1500 |
456 |
| WHY45100 |
100 |
1290 |
110 |
120 |
140 |
160 |
180 |
1500 |
456 |
| WHY45105 |
105 |
1420 |
100 |
110 |
130 |
150 |
160 |
1500 |
456 |
| WHY45110 |
110 |
1560 |
90 |
100 |
120 |
130 |
150 |
1500 |
456 |
ملاحظات توضيحية:
D = قطر المكبس (مم).
WHY45024~WHY45032: النوع أ، مانع تسرب ديناميكي محمل بنابض، طرف سائل من الفولاذ المقاوم للصدأ (SS).
WHY45030~WHY45055: النوع ب، سدادة تعبئة زنبركية، طرف سائل من سبائك الفولاذ المقاوم للصدأ.
N1 = سرعة المحرك (دورة في الدقيقة). | N2 = سرعة عمود الكرنك (دورة في الدقيقة).
جدول التحويل: 1 كيلووات = 1.34 حصان. كفاءة تحويل المضخة تصل إلى 90% ~ 96%. قوة القضيب: 140KN. ضغط التشغيل: 1 بار = 14.5 رطل لكل بوصة مربعة = 0.1 ميجا باسكال. الشوط: 120 مم.

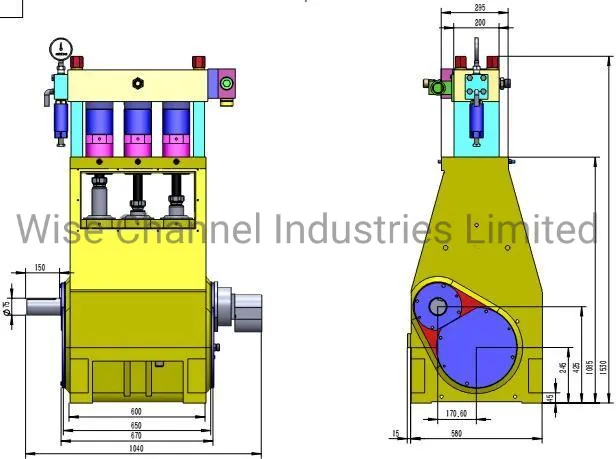

المخططات والرسومات الفنية
الأسئلة الشائعة (FAQ)
كيف يمكنني تقديم الطلب؟
يمكنك التواصل معنا عبر قنوات الاتصال المتاحة على الموقع لتوضيح تفاصيل طلبك أو تقديم الطلب مباشرة عبر الإنترنت.
ما هي آلية وشروط الدفع؟
بالنسبة للعملاء الجدد، يتم دفع نسبة مئوية مقدمًا تتراوح بين 30% إلى 100% من القيمة الإجمالية للطلب، مع تسوية الرصيد المتبقي قبل الشحن والتسليم بعد إتمام عملية الفحص الفني.
ما هي طرق الدفع المتاحة لكم؟
نحن نقبل الدفع عن طريق التحويل البنكي المباشر (T/T) أو بموجب خطاب الاعتماد (L/C)، حيث يمكنك إجراء الدفعة وفقًا للبيانات البنكية الموضحة في الفاتورة الأولية المرسلة إليك.
ما هي خطوات وخط إنتاج الطلبات الفنية؟
نناقش تفاصيل المنتج والمواصفات أولاً ثم نصدر فاتورة أولية للتأكيد. بعد استلام الدفعة المقدمة، نبدأ بالإنتاج. يستغرق العمل عادةً من يومين إلى بضعة أيام بناءً على توفر المواد في المخازن، وقبل انتهاء الإنتاج نتواصل معك لتأكيد الشحن وتسوية الرصيد المتبقي.
كيف تتعاملون مع المنتجات التي قد تظهر بها عيوب تصنيعية؟
في حال اكتشاف أي عيوب مصنعية في المنتجات المستلمة، فإننا نقوم بتعويض العميل فوراً أو إرسال البدائل المطلوبة مباشرة مع شحنة الطلب التالية لضمان الاستمرارية والجودة.
ما هي نسبة كفاءة مضخة الضغط العالي WHY45000؟
تتميز مضخات WHY45000 بكفاءة تحويل ميكانيكية استثنائية وعالية الجودة تتراوح ما بين 90% إلى 96% تحت مختلف ظروف التشغيل الصعبة.
