معلومات عامة
يتميز منتج من الفئة GSX من النوع بمنحنى أداء شامل عريض، وأداء هيدروليكي صوتي، وهيكل جديد، وكفاءة عالية، وموثوقية عالية، ورأس امتصاص إيجابي منخفض، وصيانة منخفضة.
يتوافق تصميم منتج هذه السلسلة وتصنيعه وجودته مع المعيار الظروف الفنية للمضخات الطاردة المركزية من الفئة II سعة GB/T5656 وفهارس الكفاءة الخاصة بها يفي بمعيار GB/T19762 الحد الأدنى من القيم المسموح بها للطاقة كفاءة وتقييم قيم حفظ الطاقة في مضخة الطرد المركزي للمياه العذبة.
التطبيق
تستخدم منتجات السلسلة GSX بشكل أساسي لنقل المياه العذبة أو أي سائل آخر له خصائص فيزيائية كيميائية مشابهة للمياه العذبة، هو يمكن أيضًا أن يتم تطبيقه على نطاق واسع في إمدادات المياه والصرف نظام تبريد النظام أو نظام تدوير مياه للفولاذ، والبتروكيماويات، وتوليد الطاقة الحرارية، والتعدين، و ظروف عمل أخرى.
جدول معلمات الأداء
| الطراز |
السعة (م³/س) |
الرأس (م) |
كفاءة المضخة (%) |
قدرة العمود (كيلووات) |
السرعة (دورة في الدقيقة) |
القطر الخارجي لصراف الدفع (مم) |
قطر المدخل (مم) |
قطر المنفذ (مم) |
| GSX350-845M |
1205 |
99 |
82 |
396 |
980 |
790 |
DN500 |
DN350 |
| 1720 |
88 |
86 |
480 |
| 2060 |
76 |
82 |
520 |
سمة المنتج
| السمة |
السمات |
قيمة السمة |
| المادة |
دولاب الدفع |
ZG07Cr19N10 |
| عمود المضخة |
40 Cr |
| مانع تسرب الماكينات |
استيراد/محلي |
| غطاء المضخة (الهيكل) |
HT250 |
| حلقة مانع تسرب المبيت |
Q235-B/ZG230-450 |
| حلقة منع تسرب الرفاص (اختيارية) |
ZG07Cr19N10 |
| الاتجاه |
استيراد/محلي |
| ظروف العمل |
درجة الحرارة المتوسطة (درجة مئوية) |
<80 درجة مئوية |
| الحد الأقصى لدرجة الحرارة المحيطة (درجة مئوية) |
40 درجة مئوية |
| التثبيت |
قطر المدخل (مم) |
DN500 |
| قطر المنفذ (مم) |
DN350 |
| اتجاه الدوران |
في اتجاه عقارب الساعة من الموتور إلى المضخة |
| اتجاه المدخل |
المستوى في |
| اتجاه الخروج |
المستوى إلى الخارج |
| نموذج أساسي |
/ |
| الموتور |
عدد مراحل المحرك |
3 |
| عامل أمان طاقة الموتور |
1.2 |
| فئة الحماية |
IP54 |
| فئة العزل |
و |
| قدرة الموتور (كيلووات) |
500 |
| موديل المحرك |
YX450-6 |
| تردد الطاقة (هرتز) |
50 |
| الفولتية المُقدرة (فولت) |
6000 |
| تصنيف كفاءة الطاقة |
2 |
| الحزمة |
وزن المضخة (كجم) |
2450 |
| وزن المحرك (كجم) |
3330 |

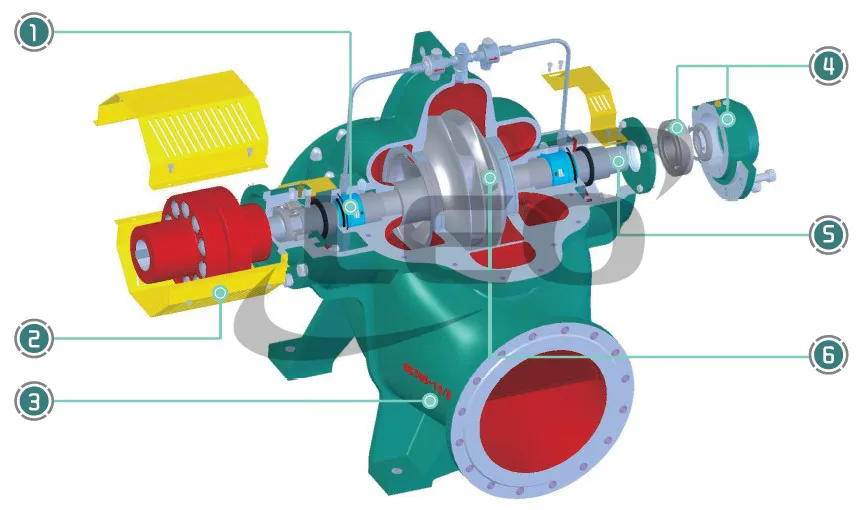

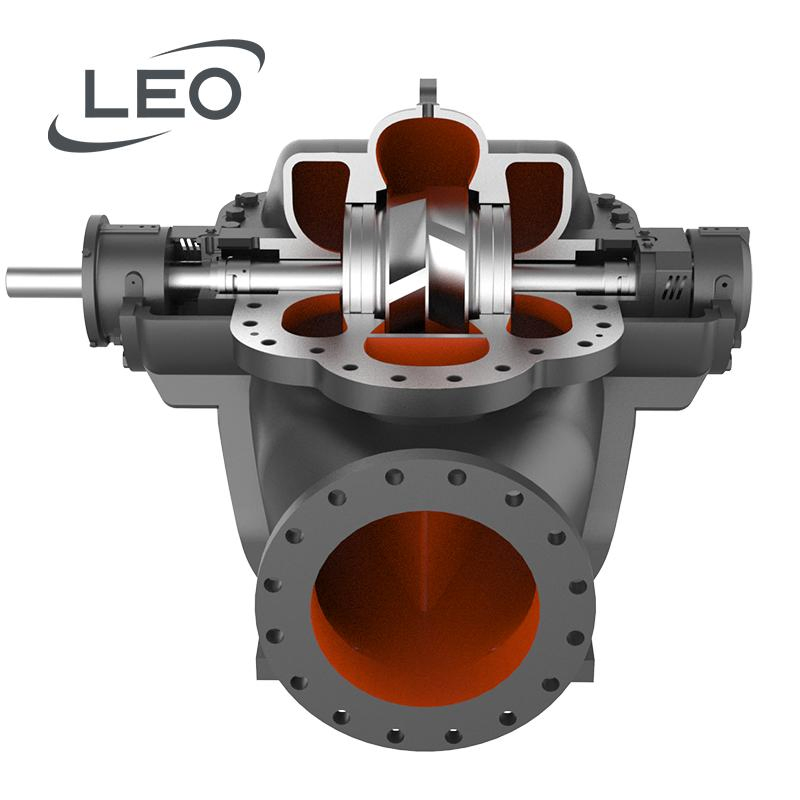

ميزة هيكلية
1. منع التسرب
- مانع تسرب ميكانيكي فائق، تشغيل طويل المدى بدون تسرب
- مانع التسرب الميكانيكي، قابلية التبديل القوية للاستخدام العام من خلال التغليف الناعم غير الأسبستوس هيكل التعبئة ونوع الحقن
- جلبة عمود من الفولاذ الذي لا يصدأ لضمان الصيانة السهلة
- غدة تعبئة نصفية، مساحة كبيرة لاستبدال التغليف
2. الغطاء الواقي
- هيكل نصف منقسم، يتوافق مع معيار IE، وآمن وموثوق
3. الغلاف
- تصميم حجرة الضغط الدائرية مع كفاءة عالية
- تتميز غرفة الضخ مزدوجة الفول بقوة نصف قطرية متوازنة وقوة صوت; ويتحمل المحمل ومانع التسرب قوة صغيرة ويطول فترة الخدمة
- غرفة شفط المياه بتصميم ضلع منقسم; المدخل بدون التفوج والضوضاء أثناء التشغيل المستقر وتحذير الصوت الأداء
- قنوات المياه الممغلفة والمخرزة مغلفة بنعومة الطلاء المقاوم للتآكل، وفقدان المياه صغير
- غطاء مضخة التصحيح التلقائي لسهولة التركيب
- شبكة المدخل DN ≤ 500 للاستخدام العام من قبل الأنواع العمودية والأفقية
4. المحمل
- تصميم قصير المدى بقطر مكبر، وتشغيل مستقر، وعمر خدمة طويل.
- تشحيم المضخة الصغيرة والمتوسطة، التزود بالوقود عبر الإنترنت
- يتم توفيرها مع أجهزة قياس الاهتزاز ودرجة الحرارة عبر الإنترنت لضمان ذلك تشغيل السلامة
- انقل السائل عالي الحرارة، استخدم بنية تبريد الماء
5. العمود
- تصميم جريء، استخدام عام لعمود المضخة بتردد 50 هرتز و60 هرتز، صلابة الصوت، والتشغيل الثابت
- تصميم مانع تسرب كامل، لا تلامس السوائل، ويسهل الصيانة
- اسمح بالدوران العكسي والأمامي لفترة قصيرة، باستخدام عمود مشترك
6. Impeller
- تم استخدام تصميم نظرية التدفق ثلاثي الأبعاد ومحاكاة حساب CFD والكفاءة العالية وعرض منطقة الكفاءة العالية وأداء التجاويف الصوتي
- يتم توفيرها مع رفاص التعديل; منحنى الأداء الشامل كامل وعامل
- الشفرة المتجاورة ذات تصميم متدرج; منفذ على شكل V; حالة تدفق الصوت; نبضة منخفضة; صغيرة الاهتزاز; والكفاءة العالية
- تستخدم حلقة منع التسرب المزدوجة للحاوية والرفاص لإطالة فترة خدمة الرفاص; يتم استخدام تصميم مانع التسرب من المتاهة لحلقة مانع تسرب الرفاص لتقليل التسرب وتحسين كفاءة المضخة
- تستخدم القالب المعدني، والبث الدقيق الفارغ، ومكنة CNC
تعليمات الطلب
1. يرجى توفير المعلومات التالية عند تقديم طلب:
• وضع مضخة سعة حسعة المياه أو بيانات ظروف العمل: السعة، والرأس، ووحدة NPSH (امتصاص إيجابي صافي الرأس) الخ.
• متوسطة مانع-حرجة درجة حرارة التشغيل أو خصائص أكالة أو خصائص أخرى فيزيائية وكيميائية (درجة حرارة > 80 درجة مئوية، سيتم اعتماد بنية التبريد للمحمل، مادة الغلاف والغطاء هي QT500-7).
• ضغط مدخل مضخة المسحوب.
• مانع التسرب من العمود (لدى المستخدمين ثلاثة خيارات: التغليف الناعم غير الأسبستوس، وموانع التسرب الميكانيكية والحقن من نوع التغليف الناعم. إذا لم يتم تحديده، فسيتم تزويد موانع التسرب الميكانيكية).
• اتجاه دوران بزاوية استدارة (دوران عكس اتجاه عقارب الساعة خاص. إذا لم يكن يجب تحديد الاتجاه، يجب توفير دوران في اتجاه عقارب الساعة).
• مادة القطع المستأمة (إذا لم تحدد المادة، يتم تزويد المضخة وفقًا لذلك إلى المواد القياسية).
• متطلب موتور مقاومة مانع الانفجار: الطاقة، الجهد، فئة الحماية، فئة العزل، طريقة التبريد، مانع الانفجار أو لا إلخ.
• القاعدة العامة سعة حموة (التكوين القياسي: عندما يكون رقم دعم المحرك ≤ 315 وقطر شفط المضخة ≤ 350، النطاق يشمل العرض الموقع base.beyond المشترك النطاق أعلاه، هو ضروري لتحديد ما إذا كنت بحاجة إلى قاعدة المضخة أو عامة القاعدة عند الطلب).
2. تعليمات اختيار الطراز:
• قائمة معاملات الأداء في الكتالوج هو معلمة نقطة خاصة فقط، يمكننا التصميم وتصنيع المنتج وفقًا لمتطلبات المستخدم.
• لو كان النموذج المحدد قريباً من معلمات الأداء، دولاب الدفع القياسي بشكل عام يفضل استخدام المضخات والمضخات عالية السرعة (لتحديد السرعات العالية تفي المضخات، PSH بالمتطلبات).
• السرعة الخاصة للمضخات منخفضة السرعة التي تبلغ 4060 و90، إذا لم يكن المنتج المحدد يعمل على تدفق كبير وظروف تشغيل منخفضة الرأس، يمكن حساب المحرك وفقًا لنقاط التشغيل الفعلية والحد بشكل مناسب.
• يمكن أن تكون مضخة السحَّاةِ قيد التشغيل، ولكن تتجاوز مقدّرة بشكل عام غير مسموح بتشغيل تسارع السرعة.

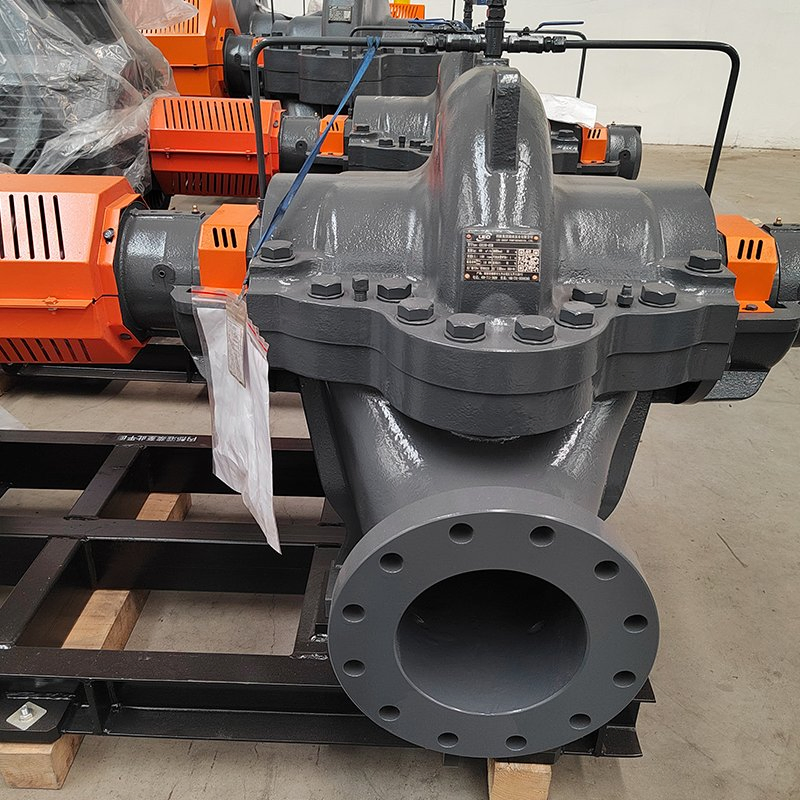

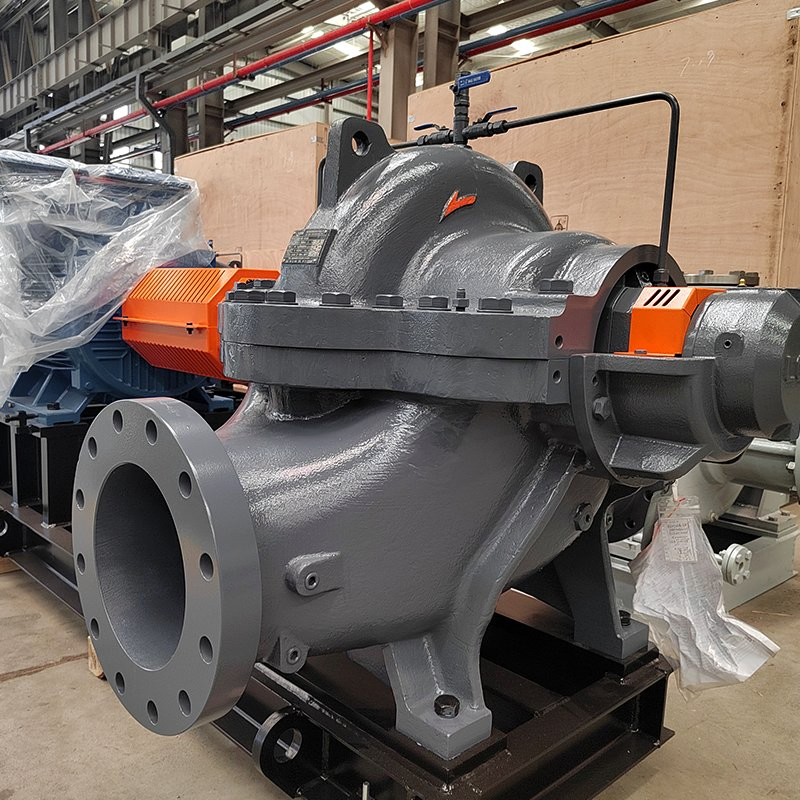

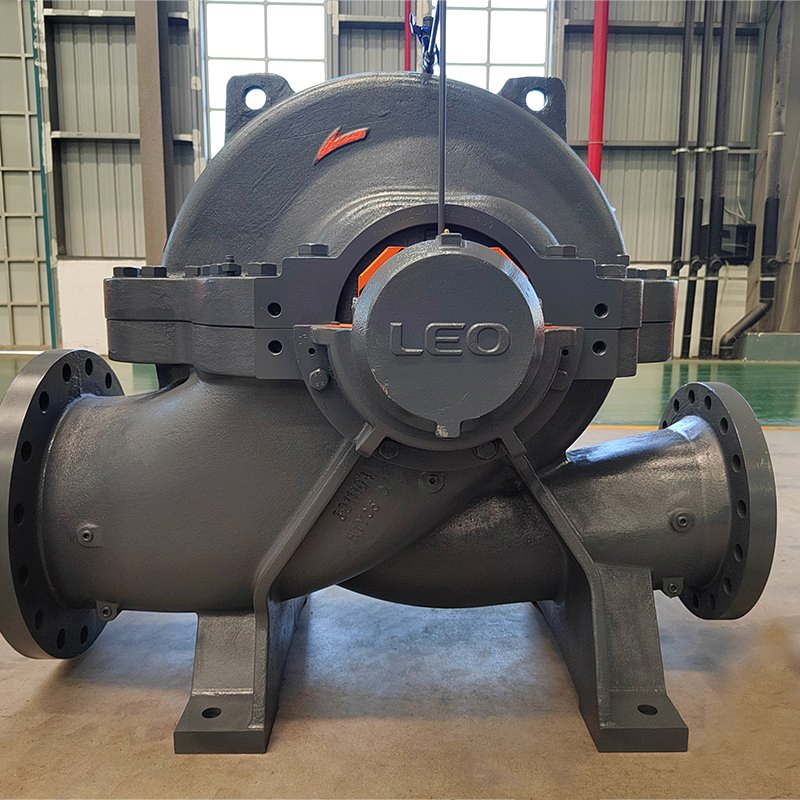

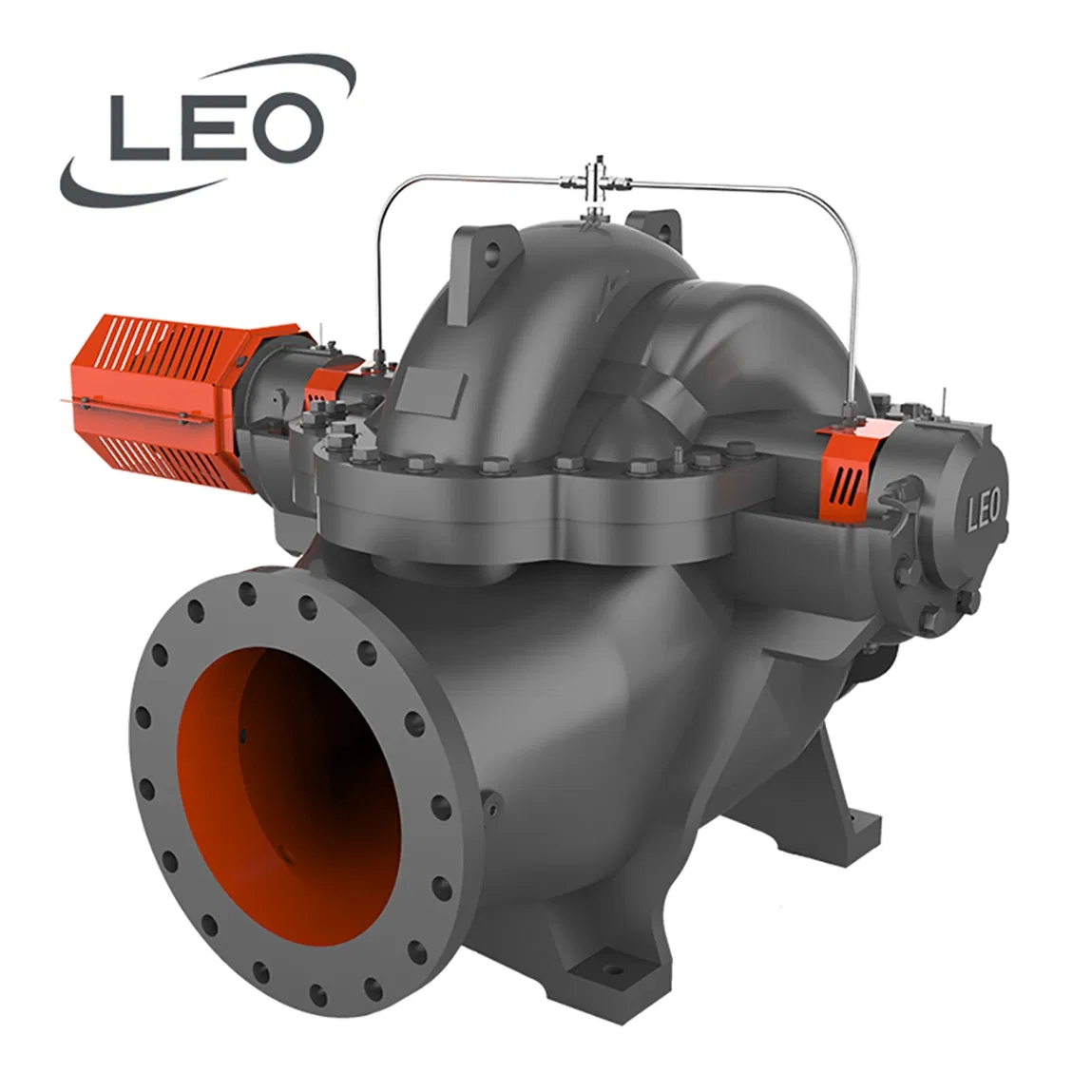

معرض المنتج
