ميزة المضخات هي وصلة كباس هواء كبيرة بكباس ذو قطر أصغر. نسبة الضغط هي الفرق بين هاتين المنطقتين وهي طريقة تحديد الحد الأقصى لضغط المنفذ. قيم ضغط أعلى يتم الحصول عليها باستخدام نسب ضغط أعلى.
عكس نسب الضغط الاسمية للمضخات، بينما تشير البيانات الفنية إلى النسب الدقيقة. ومن السهل ضبط ضغط المنفذ من خلال منظم بسيط. وبضرب نسبة الضغط في ضغط هواء المتجر المتوفر، يمكن حساب ضغط السائل الاسمي.
وبشكل أساسي، يشبه مبدأ التشغيل مضخم تبادلي حيث يكون التحكم في الكباس في الموضع الطرفي تبادلي، ويتم التحكم في حركة تبادلية تلقائية للكباس بواسطة صمام رباعي الاتجاه مدمج.
يتم تشغيل المضخات بالهواء بضغط هواء قيادة يتراوح من 3 إلى 8 بار (29 إلى 116 رطلاً لكل بوصة مربعة) بواسطة ضاغط الهواء العادي.
| اسم المنتج | مضخة تعزيز السوائل الهوائية مقعد اختبار الضغط الهيدروستاتيكي |
| الطراز | Lu-LDD-100 |
| نسبة الضغط | 100:1 |
| متوسط | الزيت الهيدروليكي أو الماء |
| ضغط مصدر هواء التشغيل | 3-8 بار. |
| مصدر الطاقة | مضخة تعزيز السوائل |
| الحد الأقصى لضغط مخرج السائل | 800 بار/11600psi. |
| عند ضبط ضغط التشغيل 5 بار | يبلغ ضغط الخرج العالي 500 بار/7250 رطلاً لكل بوصة مربعة |
| عند ضبط ضغط الدفع 6.9 بار | ضغط الخرج العالي هو 690 بار/10000 رطل لكل بوصة مربعة |
| وحدة التحكم في ضغط المنفذ | صمام منظم هواء التشغيل |
| دقة التحكم في الضغط | أقل من 1%F.S؛ |
| دقة قياس الضغط | مقياس الضغط 0.4 |
| الصمامات والأنابيب | صمام إبرة عالي الضغط وأنابيب من الفولاذ المقاوم للصدأ |
| نوع إطار الجهاز | إطار من الفولاذ المقاوم للصدأ 304 . |
| وزن المعدات | 35 كجم |
| وزن العلبة الخشبية للتصدير | 45 كجم |
| أبعاد المعدات | 500*370*520 مم |
| حجم التغليف: | 560*450*570 مم |
| مأخذ حجم (بوصة) التوصيل | سن NPT 1/4 الداخلي |
| وقت الإنتاج | 12-15 يوم. |
| طريقة التسليم | تسليم البضائع إلى العنوان المحدد عن طريق النقل السريع الجوي. |
| وقت النقل الجوي | 5-7 أيام. |

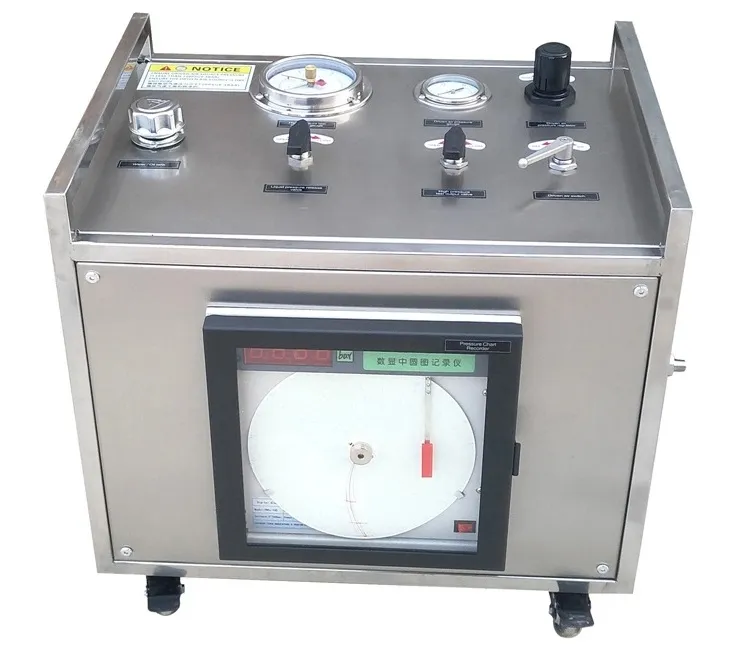

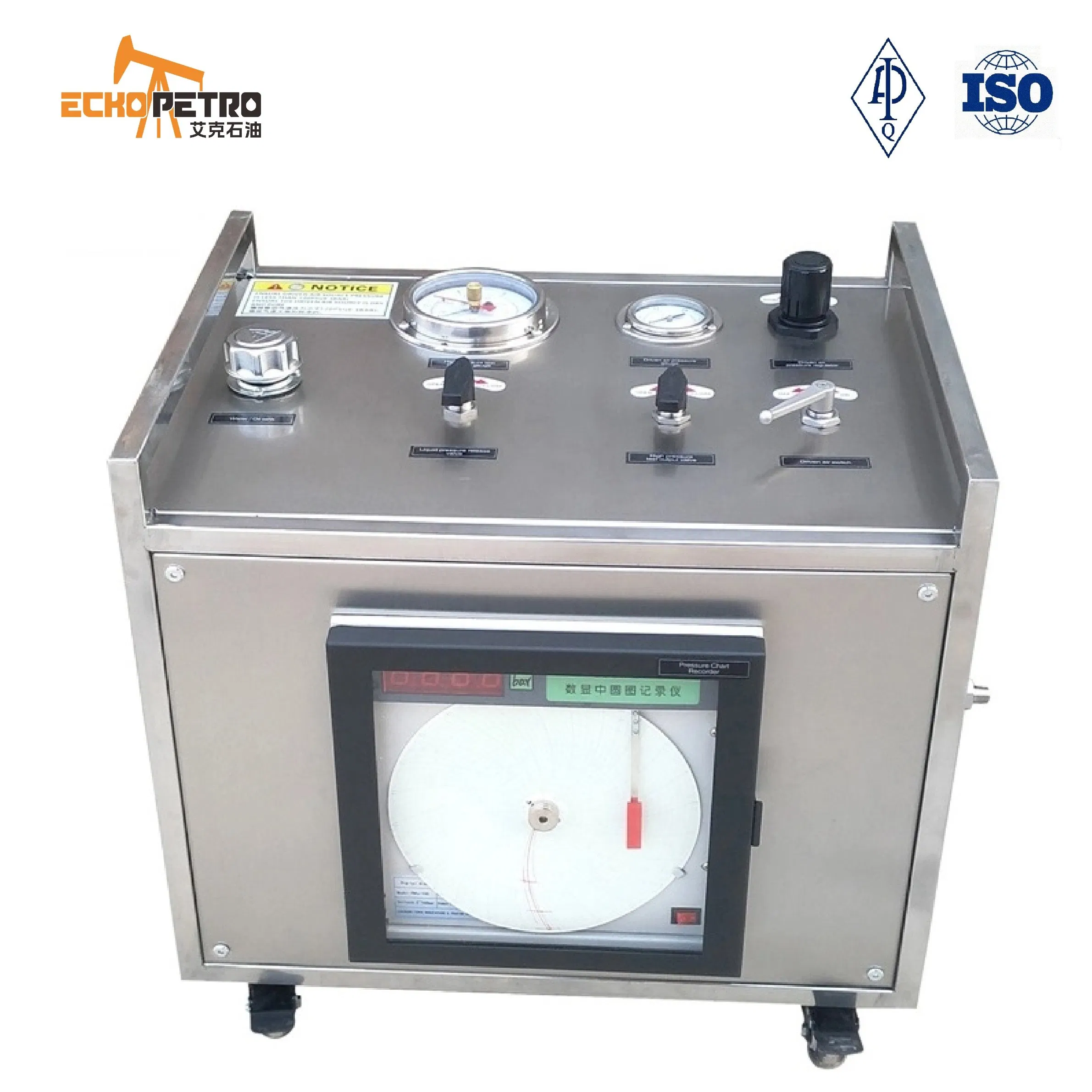

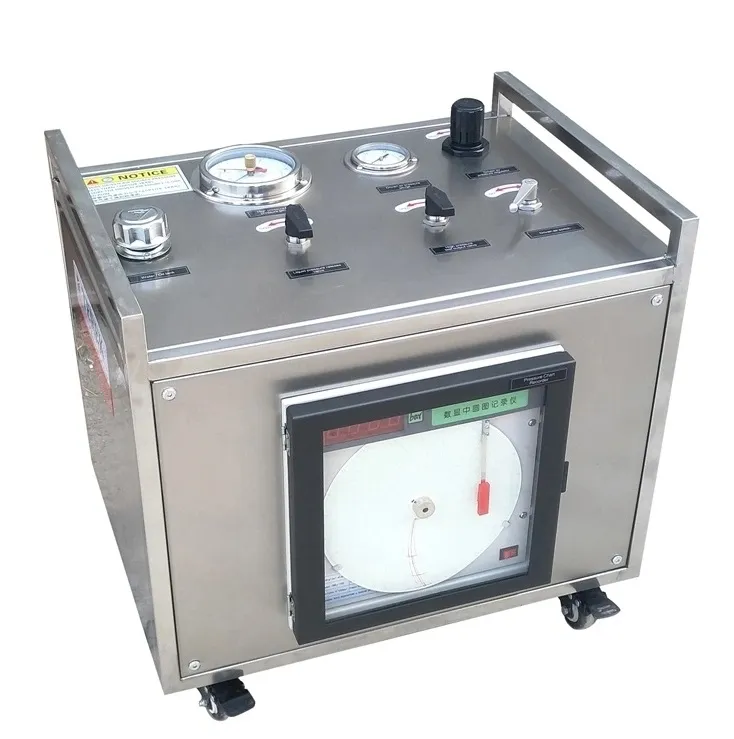

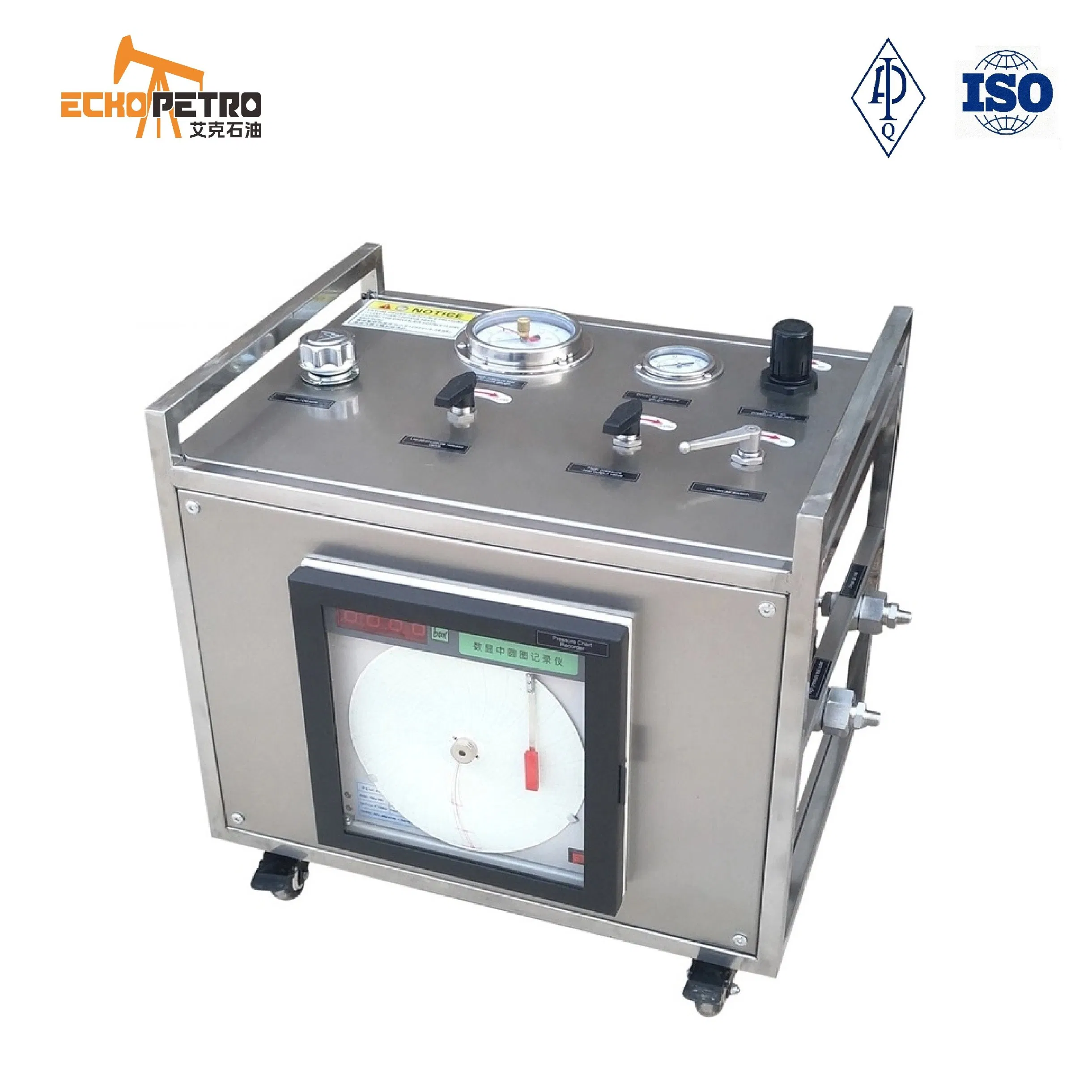

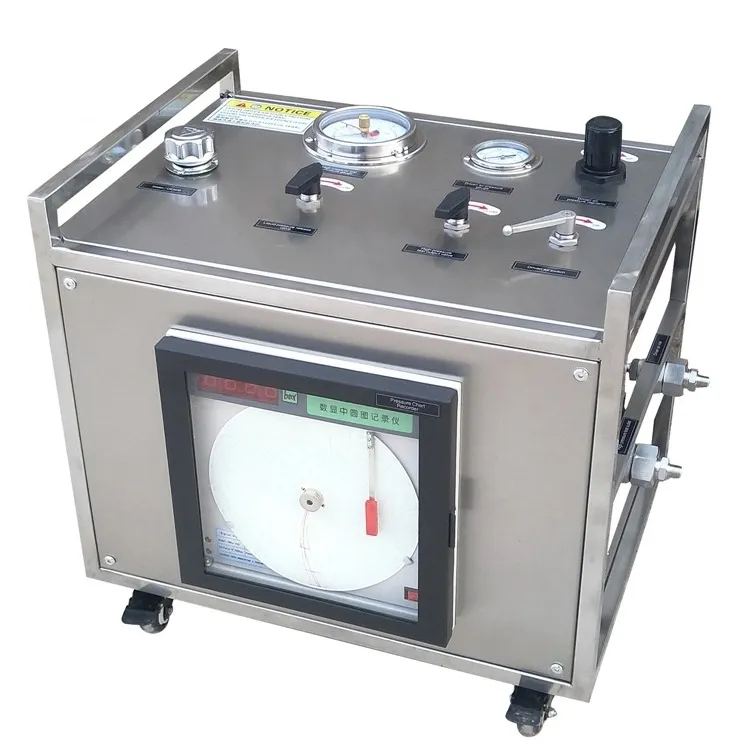

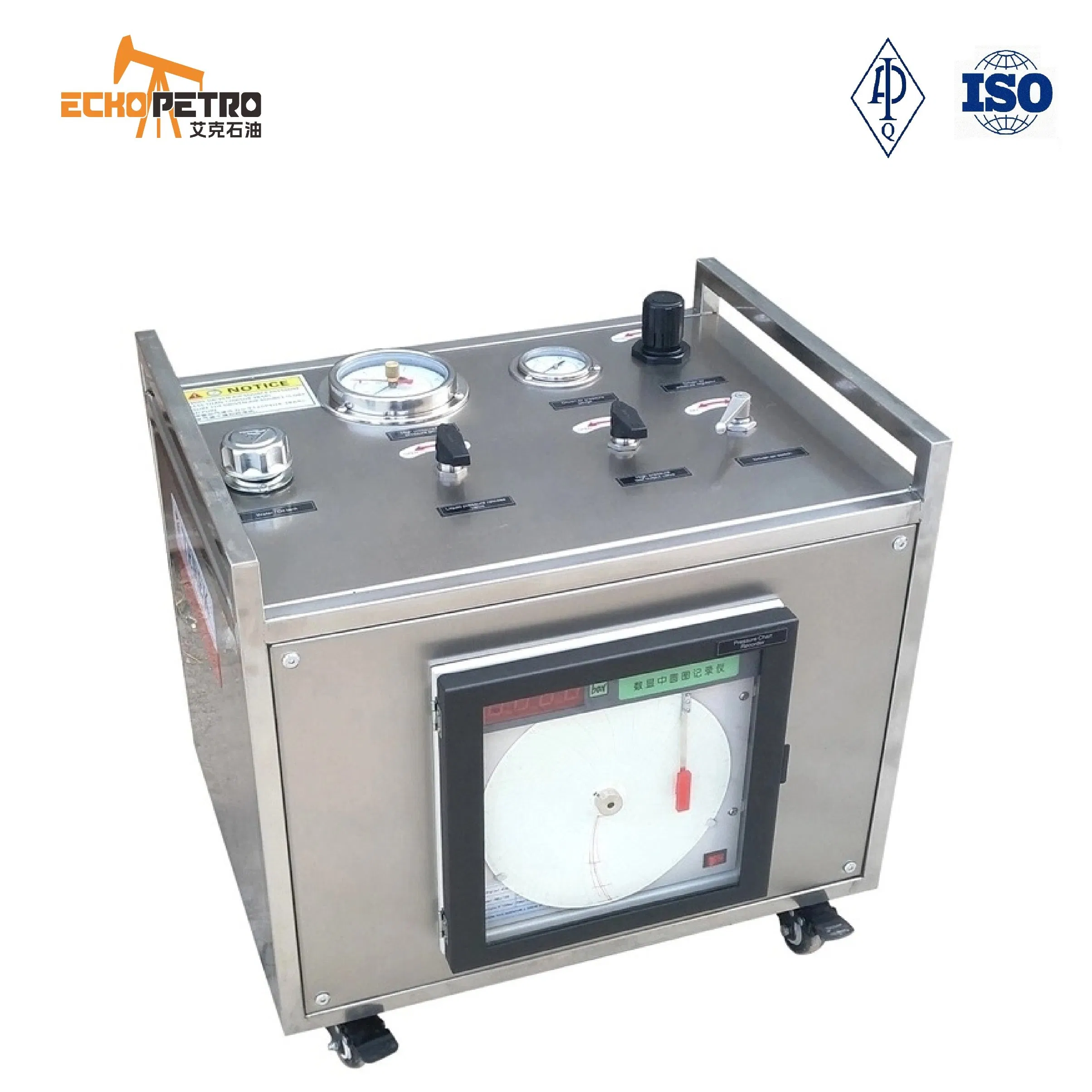

تم تزويد مقصورة التحكم في ضغط السائل بمضخة تعزيز السوائل، وفلتر مياه هواء التشغيل، وصمام منظم الضغط، ومقاييس الضغط، وصمام تصريف الضغط اليدوي. يتم تجميع الأجزاء الرئيسية من الجهاز في خزانة مغلقة من الفولاذ المقاوم للصدأ أو إطارات من الفولاذ المقاوم للصدأ. سيتم تركيب مقياس الضغط والصمام ومنظم الضغط على اللوحة. سيتم أيضًا وضع علامة على العلامة المناسبة على اللوحة.
يمكن تحقيق الضغط العالي المثالي أثناء العمل من خلال ضبط ضغط هواء القيادة. عند توازن ضغط هواء القيادة وضغط الخرج، تقوم المضخة تلقائيًا بإيقاف ضغط التعبئة، ويظل ضغط الخرج عند القيمة المضبوطة مسبقًا. يمكن استخدام الجهاز الهيدروليكي لاختبار الضغط على المكونات المختلفة ومؤسسات البحث والاختبار ومجال الضغط الصناعي.
تتميز مضخة التعزيز بنسب ضغط مختلفة، وتعتبر هذه السلسلة من المضخات الاختيار المثالي لعمليات الطاقة الهيدروليكية المختلفة. أقصى ضغط تشغيل حتى 500 رطل لكل بوصة مربعة. يتم إنتاج ضغط الإخراج بواسطة مضخة التعزيز الهوائية، وبالتالي لن يكون التوصيل الكهربائي ضروريًا.

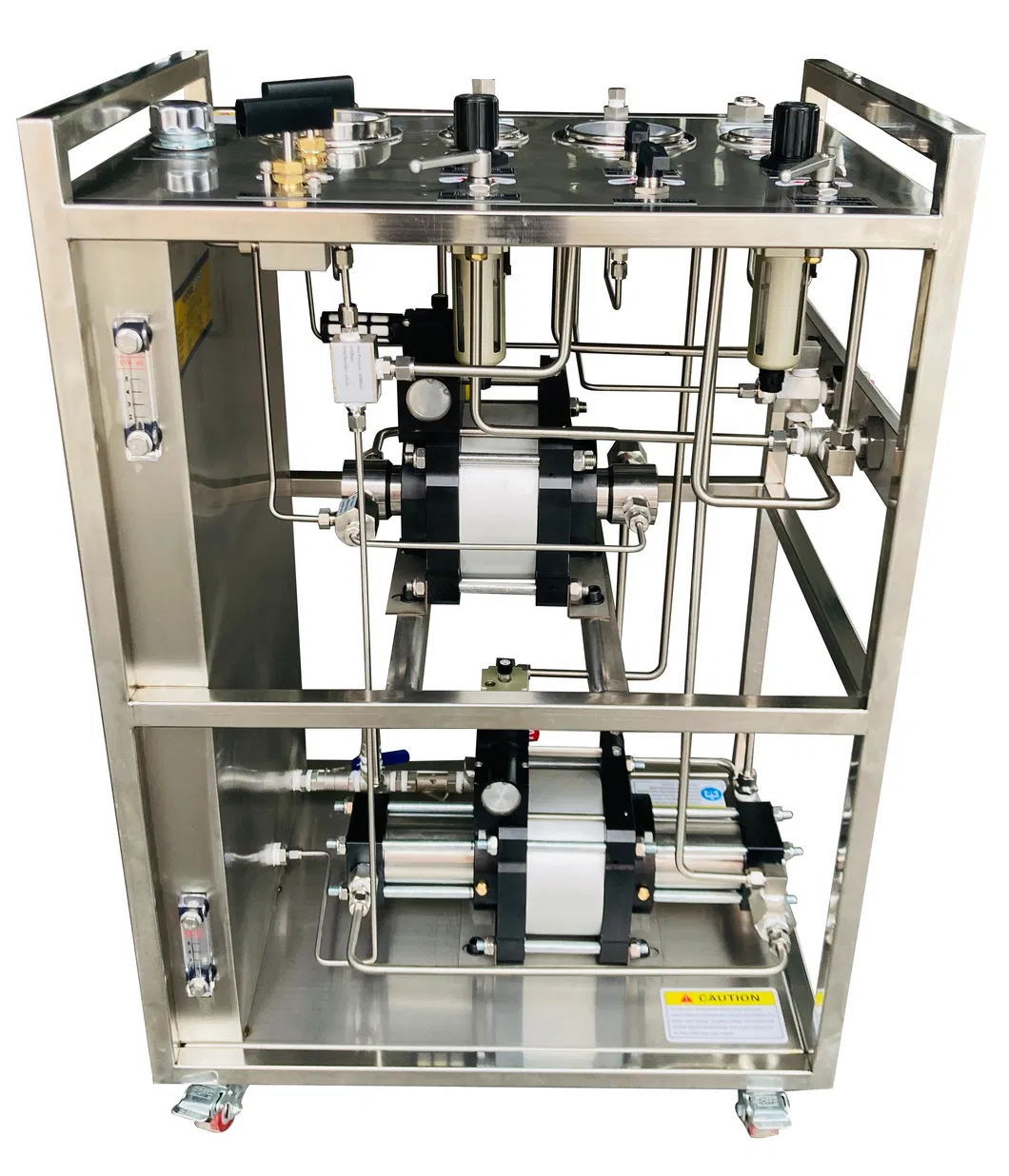

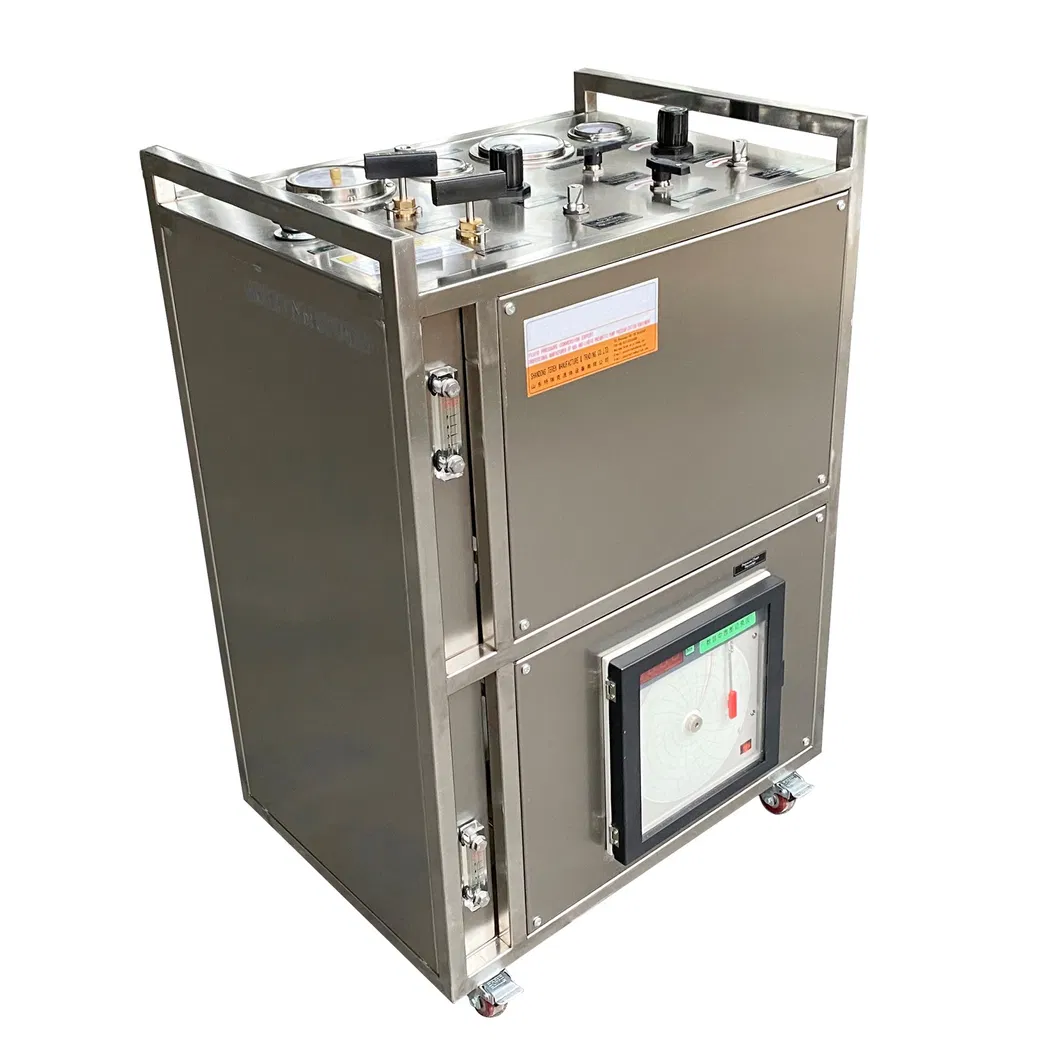

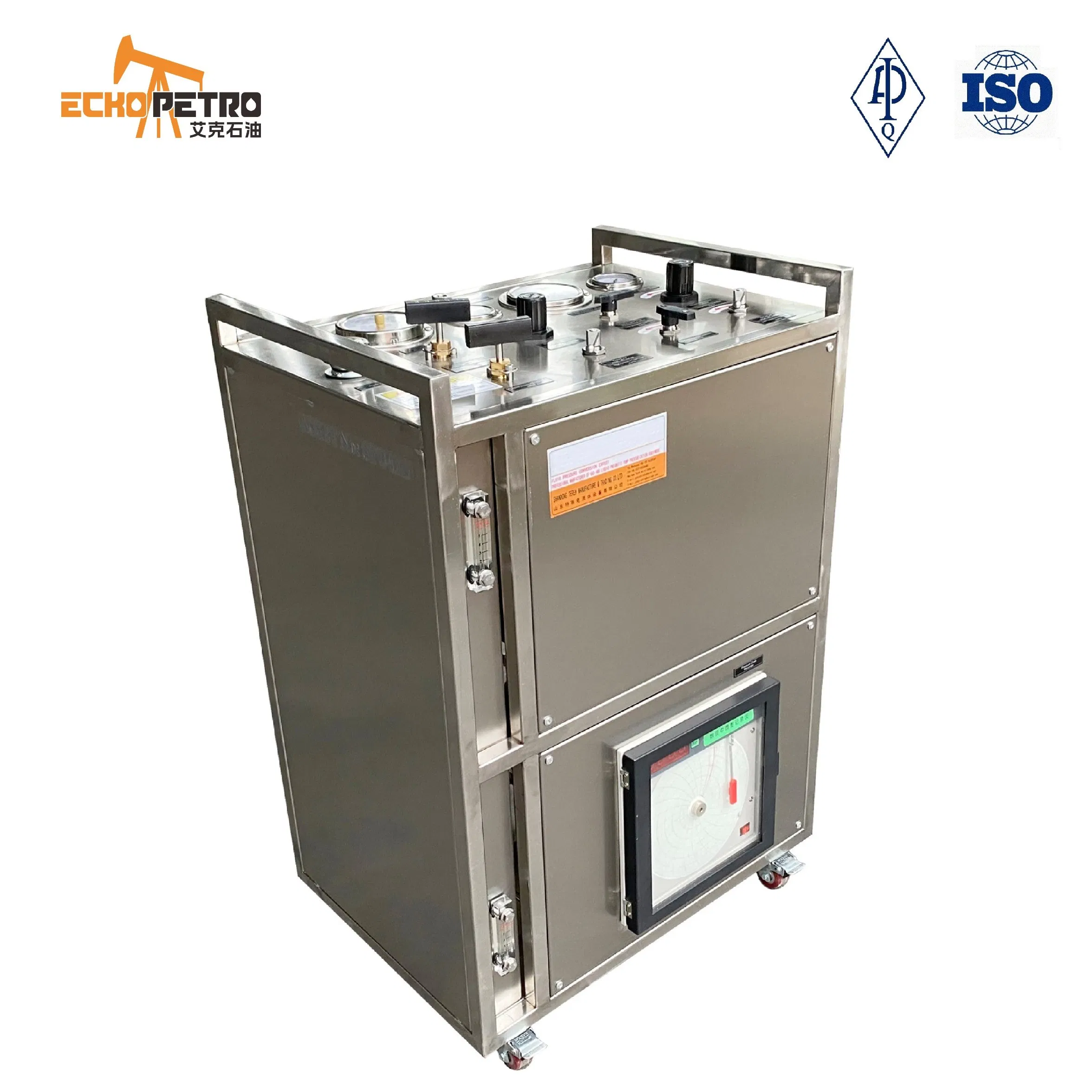

التصميم الهيكلي لخزانة التحكم في ضغط السائل صغير الحجم ووفقًا للمتطلبات الخاصة للعملاء، يتم تجميع مضخات تعزيز السوائل التي تعمل بالهواء، والصمامات، ومفاتيح التحكم، والملحقات الأخرى الدقيقة في الإطار أو الكابينة المغلقة. ستتوقف المضخة عن العمل تلقائيًا عندما يصل ضغط الخرج إلى القيمة المضبوطة مسبقًا، وتبدأ المضخة تلقائيًا عندما ينخفض ضغط المنفذ قليلاً أو يزداد ضغط الدفع الهوائي.
